Videotutorial
Schritt-für-Schritt-Anleitung
Schritt 1: Auswahl der Halterung

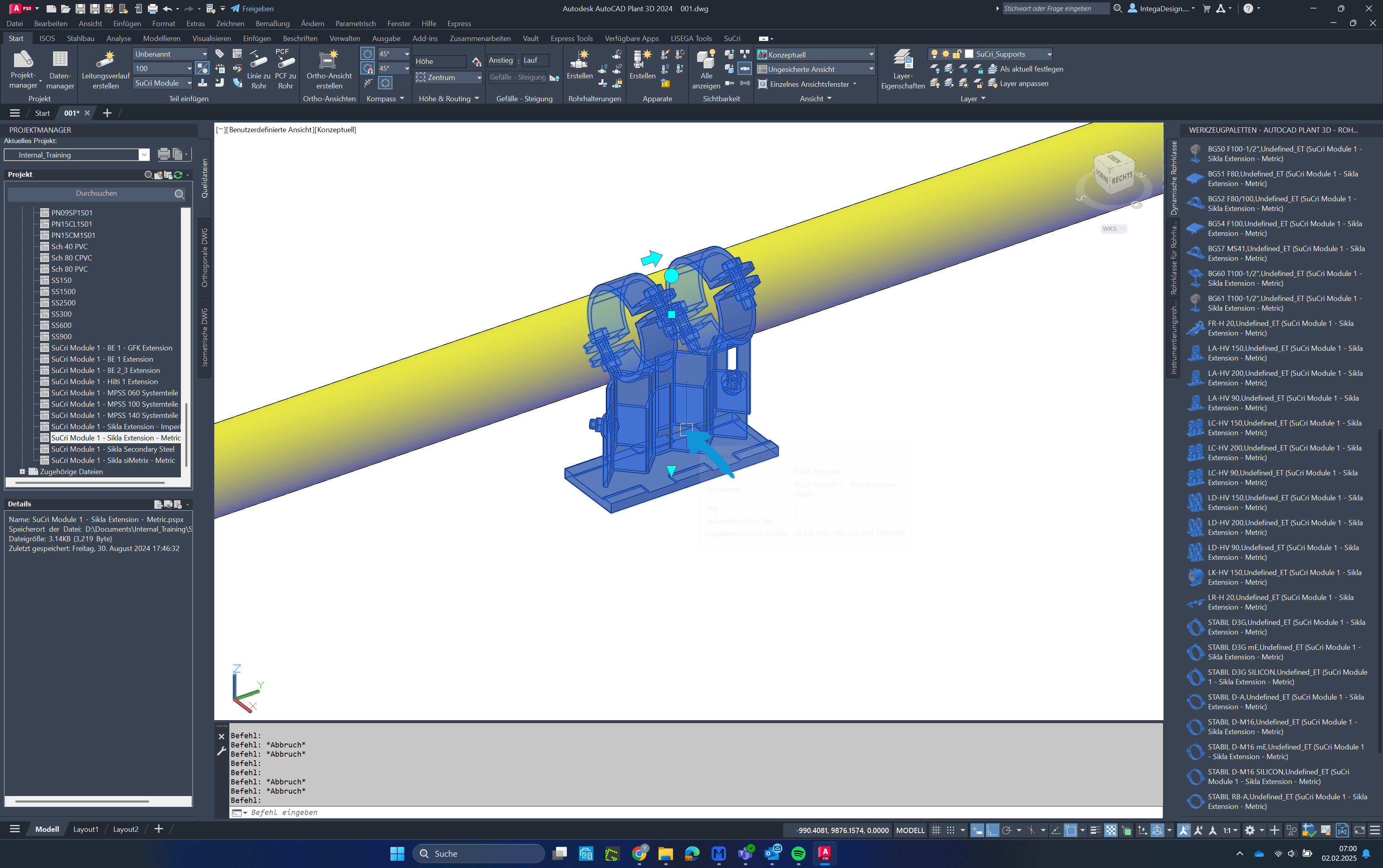

Um ein Klemmsystem einer Halterung hinzuzufügen, selektieren Sie eine Halterung und klicken Sie dann mit der rechten Maustaste.
Schritt 2: Öffnen der Eigenschaften

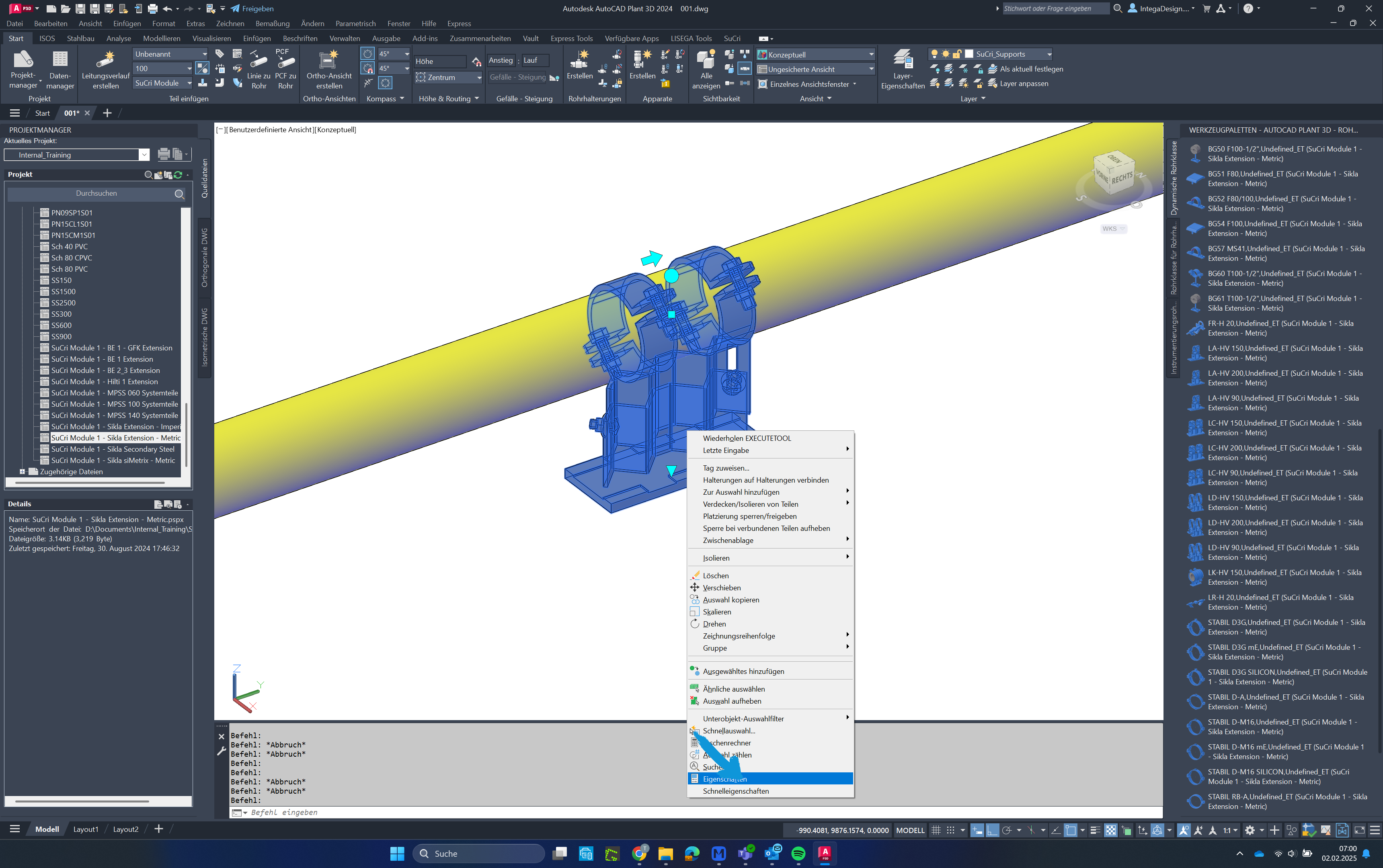

Wählen Sie die Option „Eigenschaften“ aus dem Kontextmenü.
Schritt 3: Klemmsystem zuweisen

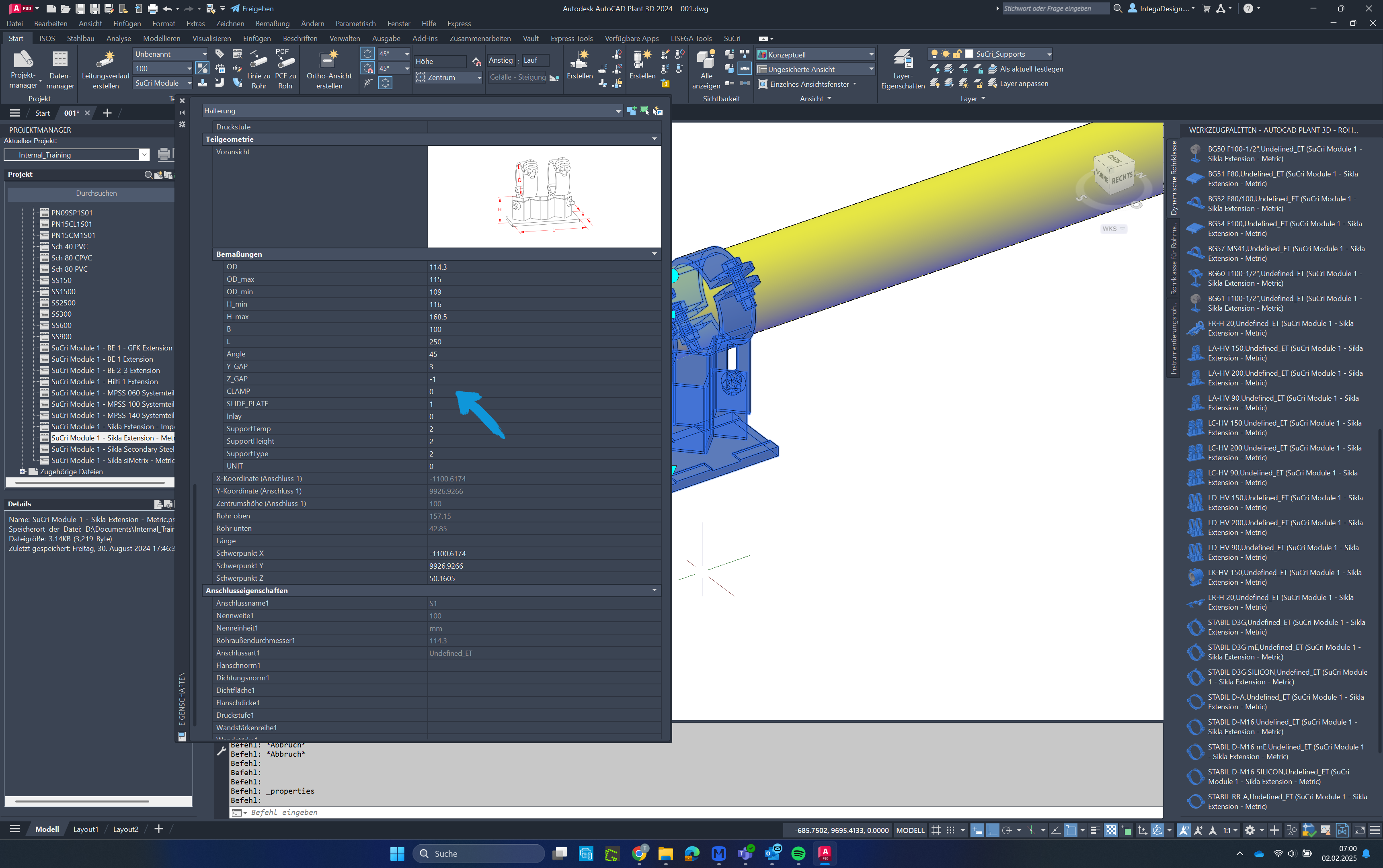

Klicken Sie auf den Parameter „CLAMP“ und tragen Sie dort gemäß Indexsheet Ihren gewünschten Clamp-Index ein.
Schritt 4: Klemmsystem hinzufügen

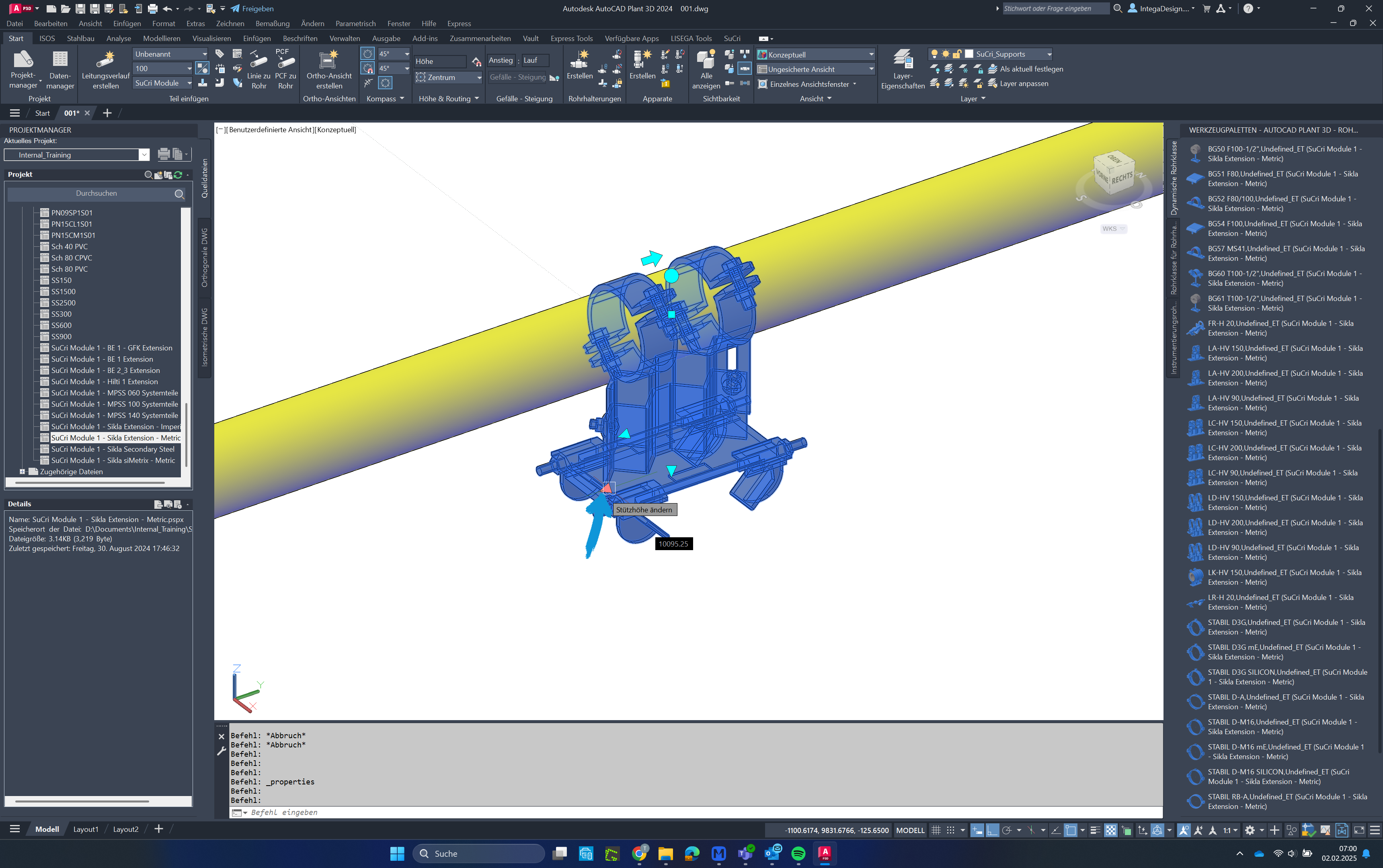

Das Klemmsystem wurde der Geometrie hinzugefügt.
Schritt 5: Klemmbereich verstellen
Sie sehen nun ein bis zwei Pfeile, die in Axialrichtung des Rohres zeigen. Klicken Sie auf den äußeren Pfeil, um den Klemmbereich des Klemmsystems zu verstellen.
Schritt 6: Positionierung des Klemmsystems
Mit einem Klick auf den mittleren Pfeil des Klemmsystems können Sie die Position des Klemmsystems verschieben.
Schritt 7: Abschluss der Anpassung
Das Klemmsystem wurde nun außer mittig verschoben, um eine präzise Anpassung an einen versetzten Stahlbau zu ermöglichen.
